电路性能跃升的密钥 ——SK16

产品特性

1. 低正向压降：正向压降较低，通常为0.55V至0.7V（在1A电流下），这使得它在大电流应用中能够显著降低功耗，提高电路效率
2. 高反向耐压：反向耐压为60V，能够有效保护电路免受反向过电压的损害
3. 高整流能力：平均整流电流为1A，能够处理高电流的应用，适用于电源适配器、开关电源以及各种电机驱动和控制电路
4. 快速恢复时间：SK16的反向恢复时间非常短，通常小于500纳秒，这使得它在高频开关应用中表现出色

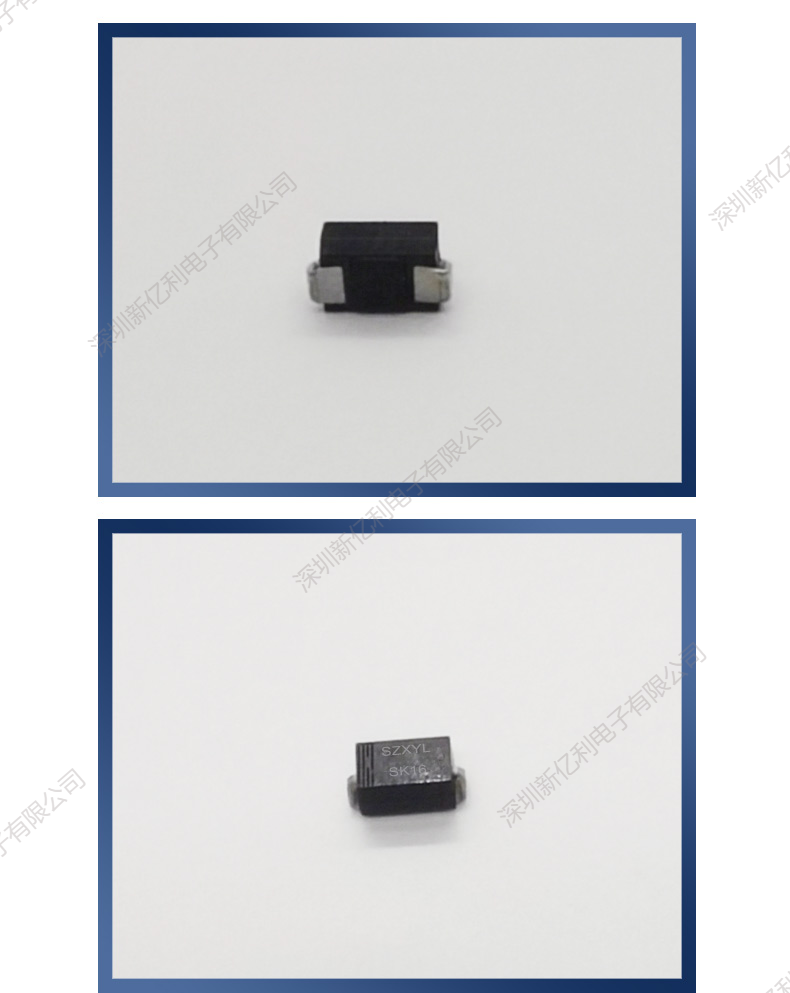

5. 小型封装：SK16采用SMA或SMC封装形式，具有较小的体积和重量，适合表面贴装，便于自动化生产
6. 宽工作温度范围：SK16的工作温度范围为-50?C至150?C，适合在极端环境条件下稳定工作

二、工作原理

1. 正向偏置：当正向偏置时，金属端接正极，半导体端接负极，施加的电压会降低势垒的高度，使得电子能够克服势垒，电流开始流动
2. 反向偏置：当反向偏置时，金属端接负极，半导体端接正极，耗尽区宽度增加，电流停止流动，但由于金属中的热激发电子，会产生少量的漏电流

三、应用场景

1. 太阳能设备：
   • 在太阳能电池板和充电控制器中，被用来防止电流反向流动，从而保护电池并提高系统效率
2. 车载电子设备：
   • 广泛用于汽车电源系统和电池管理系统中，提供电路保护和功率整流功能，确保车载电子设备的稳定运行

3. 消费电子产品：
   • 在手机、平板电脑等便携设备的充电电路中，SK16提供快速高效的整流功能，有助于延长电池寿命和提升充电效率
4. LED驱动电路：
   • 在LED驱动电路中，用作保护二极管或整流器，以防止电路中出现电压反冲，确保电路稳定运行
5. 反极性保护：
   • 广泛用作电子设备中的反极性保护二极管，以防止因电源连接器极性错误而造成的电路损坏

四、选型建议

1. 电压需求：确保其反向耐压能够满足电路中的反向电压
2. 电流需求：根据电路中的电流选择合适的封装形式和额定电流
3. 频率要求：对于高频应用，需重点关注其反向恢复时间
4. 功耗考量：低正向压降有助于降低功耗，提高电路效率

SK16肖特基二极管凭借其低正向压降、快速恢复时间和高可靠性，成为现代电子电路中不可或缺的元件之一
