US1J 是一款高性能的快恢复二极管，广泛应用于高频开关电源、逆变器、电机驱动等领域。它以其快速的反向恢复时间和低正向压降而闻名，能够有效提高电路效率并减少能量损耗。
产品特性
高反向耐压：反向峰值电压（VRRM）为600V，能够承受较高的反向电压，适用于中高电压环境。
适中的正向电流：平均整流电流（IF(AV)）为1A，能够处理较大的电流，适用于多种高频应用。
快速恢复时间：反向恢复时间（trr）为35纳秒，使其在高频开关电路中表现出色，能够快速切换，减少开关损耗。
低正向压降：在1A电流下，正向压降（VF）为1.7V，有效减少能量损耗，提高电路效率。
低反向漏电流：在25℃时，反向漏电流（IR）为5μA，确保电路在反向偏置时的稳定性。

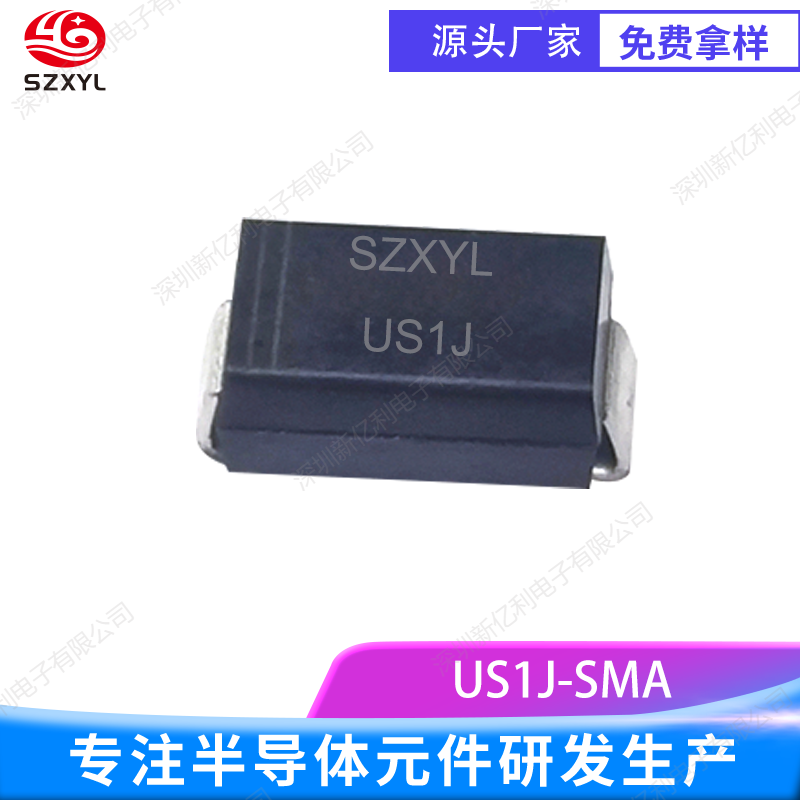

封装形式：采用SMA（DO-214AC）封装，适合表面贴装，节省PCB板空间，便于在紧凑的电路板上进行布局。
工作温度范围：-55℃至150℃，确保在各种环境下的稳定运行。
工作原理
US1J的工作原理基于PN结的单向导电特性，通过特殊的结构设计实现快速的反向恢复和低正向压降。
正向导通：当正向电压施加在二极管两端时，电子从N型半导体流向P型半导体，形成电流。US1J的正向压降（VF）在1A电流下约为1.7V，低正向压降有助于减少能量损耗，提高电路效率。
反向截止：当反向电压施加在二极管两端时，PN结中的载流子被电场推回，形成高阻抗状态，阻止电流的流动。US1J的反向漏电流非常小，仅为5μA，确保电路在反向偏置时的稳定性。
反向恢复：当二极管从正向导通状态切换到反向截止状态时，存储在PN结中的少数载流子需要时间清除，这个过程称为反向恢复。反向恢复时间非常短，仅为35纳秒，使其在高频电路中表现出色，能够有效减少开关损耗。
应用场景
高频开关电源：在开关电源中，可以减少开关损失，提高电源的效率。
逆变器：在逆变器中，用于将直流电转换为交流电，提供快速切换，提高逆变器的效率。
电机驱动：在电机驱动电路中，用于保护电路，防止反向电流损害元件。
电源适配器：在电源适配器中，用于整流和保护，确保稳定的直流输出。
LED照明：在LED照明设备中，用于电源管理，确保稳定的直流电源。
选型建议
工作电压：确保二极管的反向耐压值高于电路中的反向电压。
工作电流：选择能够承受电路中电流的二极管，保证电路的稳定性和效率。
封装形式：根据电路板设计和安装空间选择合适的封装形式。
散热措施：在设计电路时考虑适当的散热措施，以保持US1J在安全的工作温度范围内。
总结
US1J凭借其高反向耐压、低正向压降和快速恢复时间，成为高频电路和电源管理应用中的理想选择。其广泛应用于高频开关电源、逆变器、电机驱动和电源适配器等领域，能够有效提高电路效率并减少能量损耗。
