KBPC3510W：35A电流 1000V耐压，高效稳定

基本参数

• 整流电流：35A
• 直流反向耐压：1kV
• 正向压降：在17.5A的电流下为1.1V
• 反向电流：在1kV的反向电压下，反向电流为10uA，也有部分资料提到为5uA
• 浪涌过载能力：正向浪涌电流高达400A，也有资料提到为300A

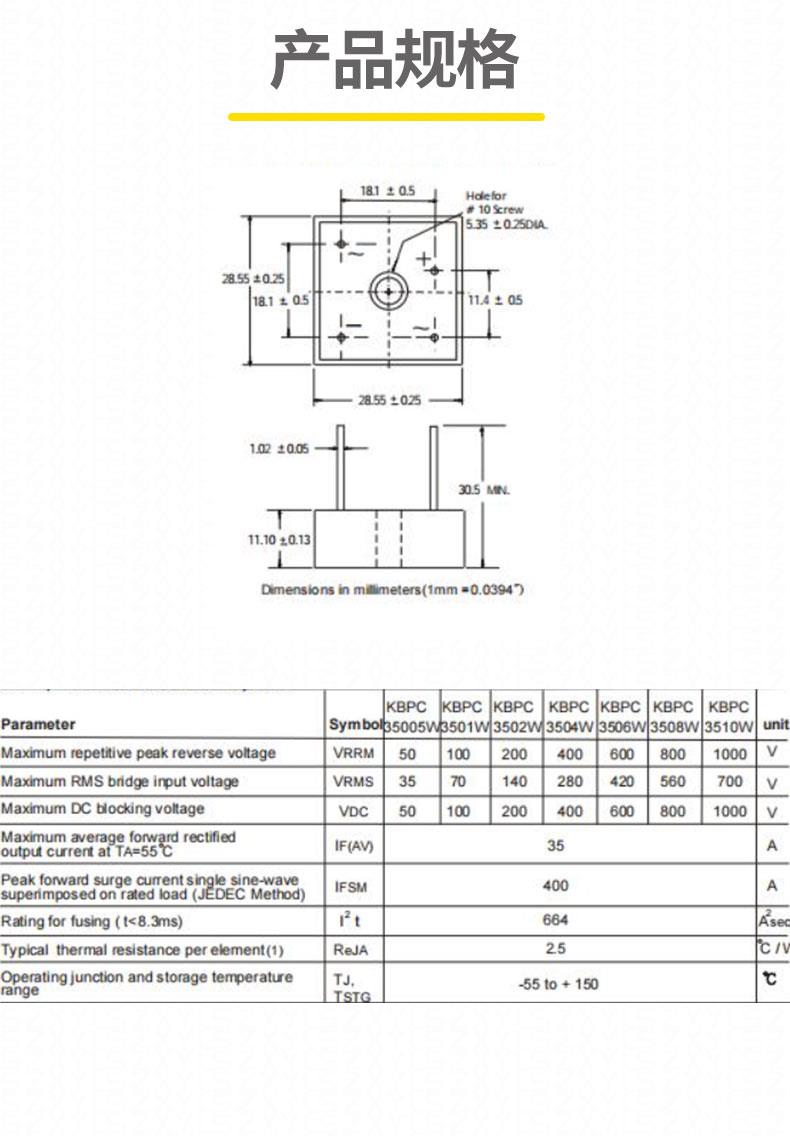

封装与安装

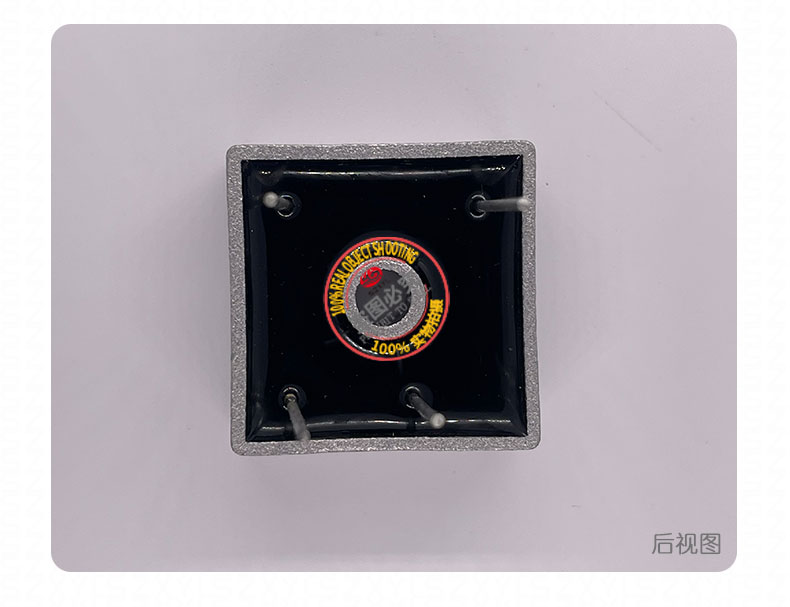

• 封装类型：KBPC-W，属于4引脚的方形封装

• 安装方式：通孔安装

1. 电路结构：
   • KBPC3510W内部由四个二极管组成桥式结构。这种结构使得交流电的正负半周都能被有效利用，从而实现全波整流
2. 正半周工作过程：
   • 当输入交流电的电压处于正半周时，二极管D1和D3正向导通，电流从变压器副边线圈的上端流出，经过D1流向负载，再通过D3流回变压器副边线圈的下端，此时，负载上得到的是正弦波的正半周
3. 负半周工作过程：
   • 当输入交流电的电压处于负半周时，二极管D2和D4正向导通，电流从变压器副边线圈的下端流出，经过D2流向负载，再通过D4流回变压器副边线圈的上端。此时，负载上得到的是正弦波的负半周

应用领域

• 电源设备：KBPC3510W用于开关电源、适配器等设备中，将市电转换为稳定的直流电
• 工业控制：KBPC3510W在工业自动化设备中，为各种电子元件提供稳定的直流电源
• 通信设备：为通信基站、交换机等设备提供电源转换

其他特性

• 材料与环保：符合欧盟环保标准，通过ROHS及REACH指令，属于绿色环保无铅产品
• 浪涌过载能力：具有较高的浪涌过载能力，能够承受瞬间大电流冲击
• 电气隔离：具有电气隔离基座，隔离电压高达2000V

KBPC3510W适用于需要高电流、高耐压的整流应用，尤其是在电源设备、工业控制和通信设备等领域。其高耐压能力和较大的浪涌电流容量使其能够在复杂的工作环境中稳定运行
