产品详情

MGDS-150系列电源MGDS-150-T-J MGDS-150-T-B MGDS-150-O-J

地区：陕西 西安
认证： 无

西安浩南电子科技有限公司

金牌会员12年

全部产品 进入商铺

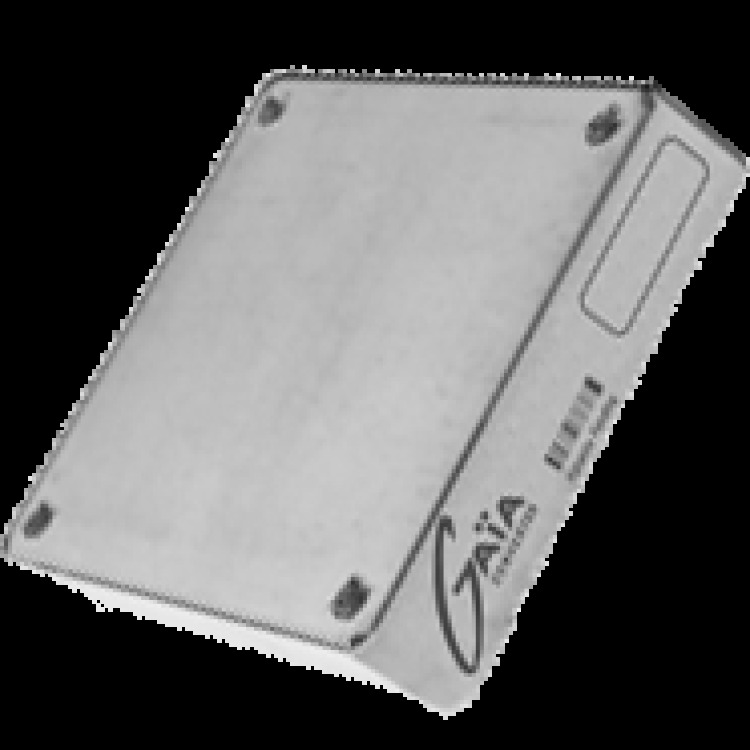

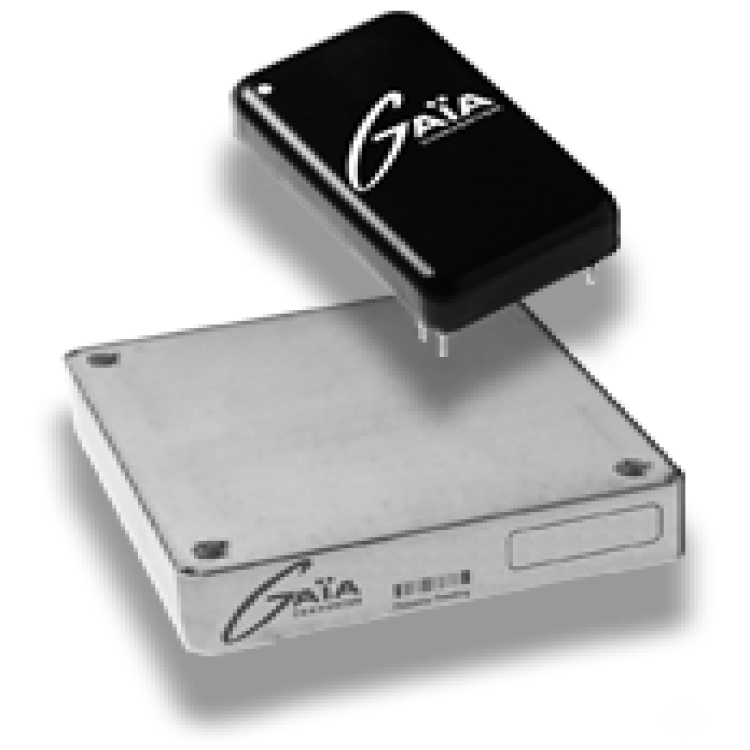

MGDS-150系列航空电源模块MGDS-150-T-J MGDS-150-T-B MGDS-150-O-J MGDS-150-H-B/T

MGDSx-150系列是为航空和工业应用设计的全系列DC / DC薄型电源模块。



这些模块适用于典型的24V，28V，270V直流输入总线，或AC-DC整流后的380Vin，这些模块采用420KHz（或210kHz输入电压系列）的固定开关，具有的低噪声特性，功率密度和低调包装。



模块采用LC网络滤波器设计，以减少反射的输入电流纹波和输出电压纹波。这些模块包括软启动，输入欠压锁定，短路保护和输出过压保护，以的模块保护。软启动允许电流限制并消除启动期间的浪涌电流。短路保护通过关闭保护模块免受持续时间的短路，并在过载消除时恢复正常。

Gaia的MGDS-150系列DC-DC转换器设计用于-40至+ 105°C（可选-55°C）的工作温度，具有典型的机载应用所需的输入范围。



可用选项（请参阅规格了解详情）：

•T = -55°C启动温度

•S =筛选和序列化

150W系列都有引线处理：在零件号末尾加-L。

MODEL

INPUT

# of Outputs

Vout

Iout

Options

MGDS-150-H-B

9-45VDC

Single

3.3V

30.0A

T, S, L

MGDS-150-H-C

9-45VDC

Single

5V

30.0A

T, S, L

MGDS-150-H-E

9-45VDC

Single

12V

12.5A

T, S, L

MGDS-150-H-F

9-45VDC

Single

15V

10.0A

T, S, L

MGDS-150-H-I

9-45VDC

Single

24V

6.25A

T, S, L

MGDS-150-H-J

9-45VDC

Single

28V

5.35A

T, S, L













MGDS-150-O-B

16-80VDC

Single

3.3V

30.0A

T, S, L

MGDS-150-O-C

16-80VDC

Single

5V

30.0A

T, S, L

MGDS-150-O-E

16-80VDC

Single

12V

12.5A

T, S, L

MGDS-150-O-F

16-80VDC

Single

15V

10.0A

T, S, L

MGDS-150-O-I

16-80VDC

Single

24V

6.25A

T, S, L

MGDS-150-O-J

16-80VDC

Single

28V

5.35A

T, S, L













MGDS-150-T-B

120-480VDC

Single

3.3V

30.0A

T, S, L

MGDS-150-T-C

120-480VDC

Single

5V

30.0A

T, S, L

MGDS-150-T-E

120-480VDC

Single

12V

12.5A

T, S, L

MGDS-150-T-F

120-480VDC

Single

15V

10.0A

T, S, L

MGDS-150-T-I

120-480VDC

Single

24V

6.25A

T, S, L

MGDS-150-T-J

120-480VDC

Single

28V

5.35A

T, S, L

All 150W Series models come standard with leaded process (ROHS 5/6): Add -L to the part number.

Please contact us if you need different input / output voltages.



特征：



•输入范围150W DC / DC转换器

•单个3.3,5,12,15,24和28V输出电压

•行业半砖包装

•内置软启动

•电气I/O电压1500 VDC

•集成LC EMI滤波器

•目前的份额和同步

•保护：欠压锁定，过压保护，电流限制，过热保护

•调整范围（-90％至+ 110％）

•无需光耦合器



产地

法国

是否进口

否

品牌

GAIA

型号

MGDS-150-H-E/T

类型

磁放大器式交流稳压器

输出功率

150

工作湿度

-55-105度

产品

STD-MIL-810D
