Micro SD卡模块 SPI接口 TF卡读写卡器 带电平转换芯片

资料链接：https://pan.baidu.com/s/1Q-NLeNsi29BXxs57LlL-oA 提取码：ukrr

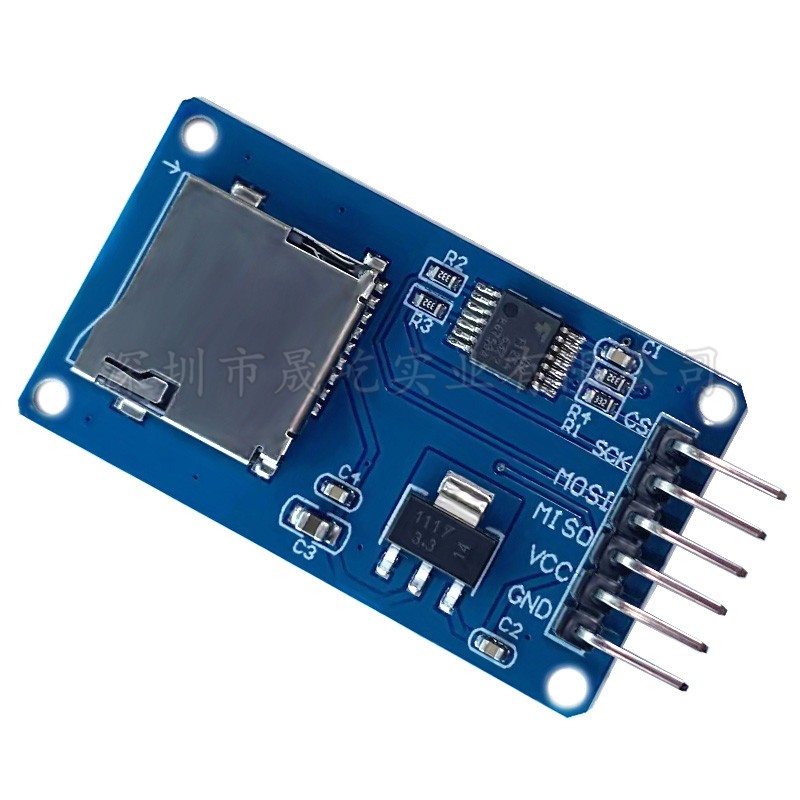

该模块（MicroSD Card Adapter）是Micro SD卡读写模块，通过文件系统及SPI接口

驱动程序，单片机系统即可完成MicroSD卡内的文件进行读写。 IDE自带的SD卡程序

库即可完成卡的初始化和读写

1.支持Micro SD卡、Micro SDHC卡（高速卡）

2.板载电平转换电路，即接口电平可为5V或3.3V

3.供电电源为4.5V~5.5V，板载3.3V稳压电路

4.通信接口为标准SPI接口

5.4个M2螺丝定位孔，便于安装

控制接口：共6个引脚（GND、VCC、MISO、MOSI、SCK、CS），GND为地，VCC

为供电电源，MISO、MOSI、SCK为SPI总线，CS为片选信号脚；

3.3V稳压电路：LDO稳压输出的3.3V为电平转换芯片、Micro SD卡供电；

电平转换电路：往Micro SD卡方向的信号转换成3.3V，MicroSD卡往控制接口方向的

MISO信号也转换成了3.3V，一般AVR单片机系统都能读取该信号；

Micro SD卡座：是自弹式卡座，方便卡的插拔。

定位孔：4个M2螺丝定位孔，孔径为2.2mm，使模块便于安装定位，实现模块间组合
