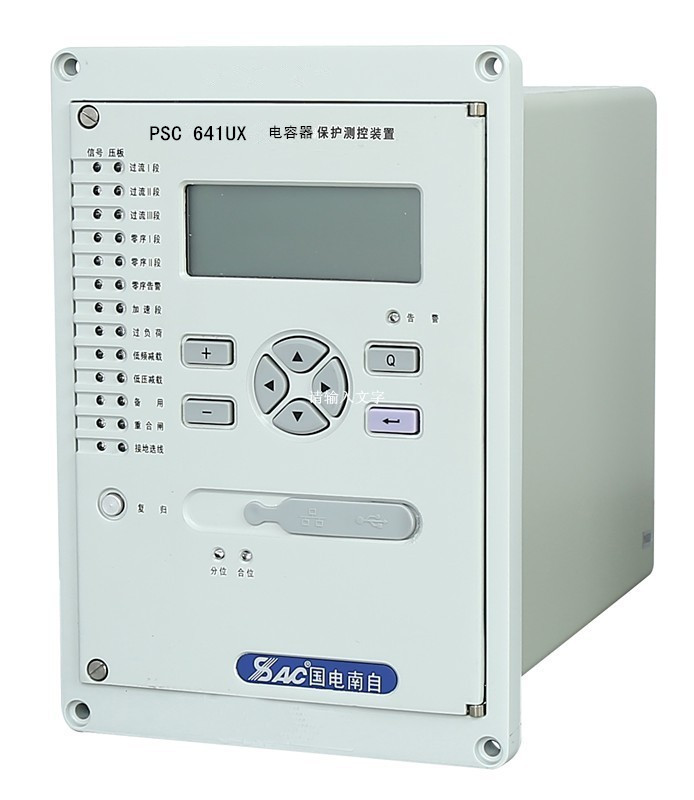

供应国电南自PSC 641U电容器保护测控装置

国电南自 微机保护PSC 641U电容器保护测控装置适用范围

PSC 641UX 电容器保护测控装置是以电流电压保护和不平衡量保护为基本配置，同时集成了各种测量和控制功能的多功能装置，适用于 35kV 及以下电压等级的并联电容器。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

国电南自 PSC 641UX保护功能

1 二段式过流保护 II 段可设置为反时限

2 二段式零序电流保护 II 段可设置为反时限

3 过、欠压保护

4 三个独立的不平衡保护

5 自动投切功能

6 3 路非电量保护 告警或跳闸可选

7 TV 断线判别

国电南自 PSC 641UX测控功能

1 电流、电压、功率等测量量

2 2 路 4-20mA 电流环输出 可选装

3 14 路外部开关量输入遥信采集

4 断路器位置、手动分闸及事故遥信

5 断路器遥控分合

6 GPS 对时

保护功能及原理

1 相间过电流保护

2 零序过电流保护

3 反时限保护

4 欠压保护

5 过电压保护

6 不平衡保护

7 自动投切功能

8 非电量保护

9 TV 断线

主要型号及功能：

1）国电南自PSL 641UX线路保护测控装置，过流保护为主保护，适用于输电或配电线路的保护及测控。

2）国电南自PST 641UX变压器差动保护装置，适用于6.3MVA及以上容量变压器或工业企业的重要变压器。

3）国电南自PST 642UX变压器保护测控装置，适用于6.3MVA及以上容量变压器或工业企业重要变压器的后备保护。

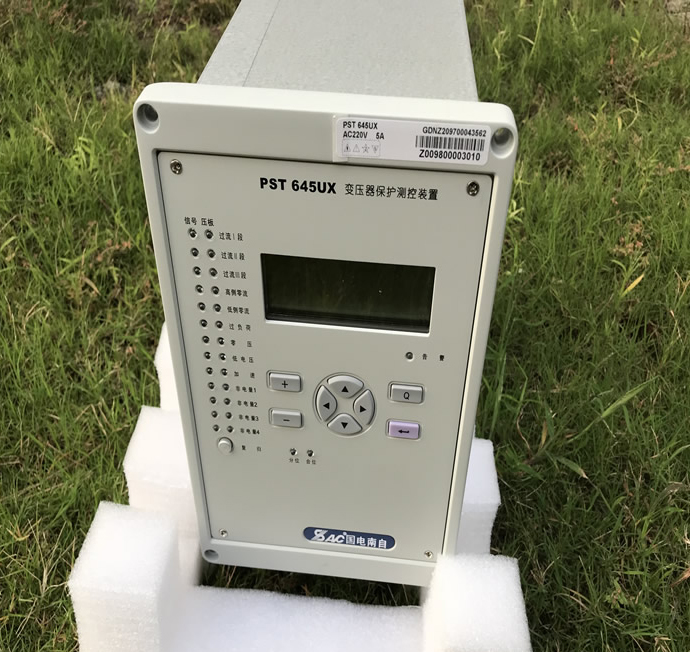

4）国电南自PST 645UX变压器保护测控装置，过流保护为主保护，适用于所用变/接地变压器/厂用变。

5）国电南自PSC 641UX电容器保护测控装置，是有那个鱼变电所内并联电容去组保护及测控，配置差压（或差流）、不平衡电压（或电流）输入。

6）国电南自PST 648UX电抗器保护测控装置，适用于35KV及以下电压等级串并联电抗器保护及测控。

7）国电南自PSP 641UX备用电源自投装置，装置具备7种典型接线方式备投，适用于不同电压等级各种接线方式的备用电源自投。

8）国电南自PSM 641UX电动机保护测控装置，含差动功能，适用于2MW及以上容量的大型异步或同步电动机保护。

9）国电南自PSM 642UX电动机保护测控装置，不含差动功能，适用于3-10KV异步电动机保护。
