过零触发交流调压器电路图

出处:HIGHWAY时间:2011-04-04

  过零触发控制方式是在电源电压过零时,触发晶闸管导通,通过改变在设定周期内导通的正弦波形数量来实现交流调压。其电路如图所示。

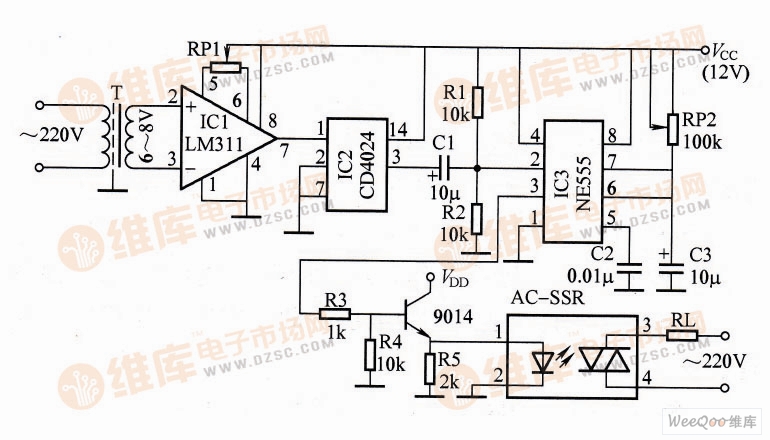

过零触发交流调压器电路

过零触发交流调压器电路

  电路工作原理:电路中,直接执行调压的元器件为光电固态开关AC-SSR(额定电流按负载电流2倍选取),其发光管所需的驱动电流很小,可直接采用TTL或CMOS数字电路驱动。
  电源变压器T二次的6~8V交流电压经集成电路IC1整形后,变为周期为20ms的方波脉冲,该脉冲的占空比由RP1调整后作为过零同步脉冲。
  周期设定电路由7位二进制计数器IC2(CD4024)组成。IC2输出的脉冲频率是输人脉冲频率的1/128,即周期为2.56s。该脉冲输至单稳态电路IC3(NE555),IC3每隔2.56s在脉冲下降沿到来时翻转,导通时间取决于20ms过零同步脉冲的占空比,即过零时刻的早迟。
  电路组装时,光电固态开关中应装散热片,同时,负载回路应串接快速熔断器,VDD根据光固态开关所需工作电压确定。该电路的通断频率比电源频率低,特别是通断比太小时,会出现低频干扰,在照明应用中会出现人眼可辨的闪烁以及电表指针摆动等问题。可见该电路适合用于电热负载的温度控制或交流电动机的调速装置。
