SEPIC变换器

　　TPS43000还可以用于SEPIC电路拓扑，此电路很像反激式，用一个电容加人作为从输人到输出的能量传输元件，图1给出3．3 V输出的SEPIC电路，输人电压为2.5～6.0V，输出电压为3．3 V，负载从0～1 A。

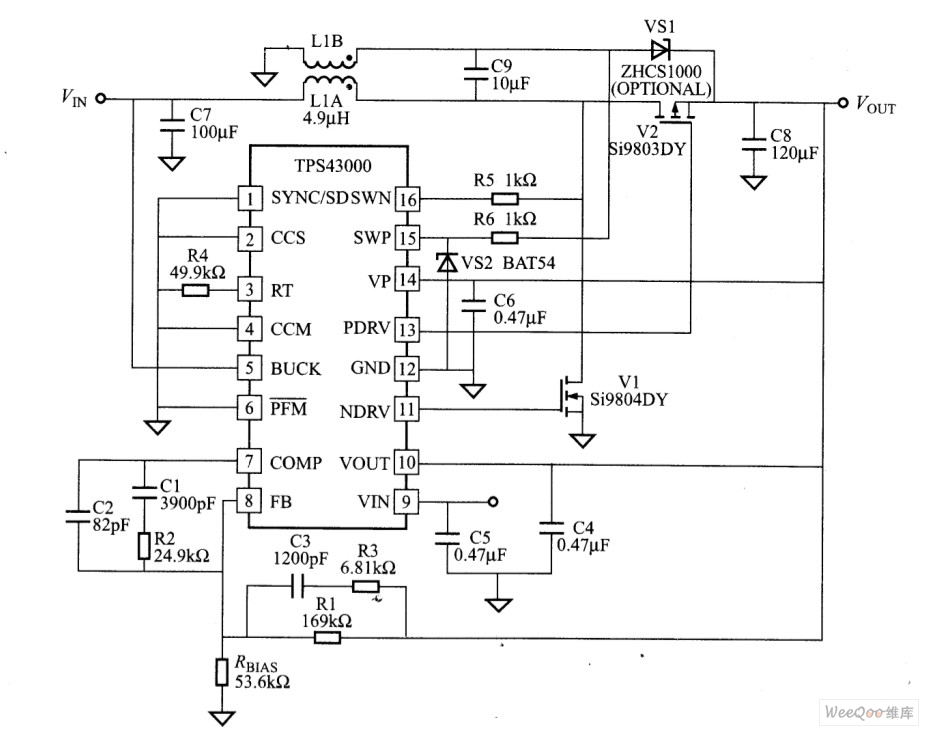

图1   3.3V输出的SEPIC实用电路

　　SEPIC拓扑提供了反激式同样的优点，输出电压既可高于也可低于输人电压，当然，它还改善了效率。虽然它需要一个附加电容放在功率级，它大大减小了输人电容的纹波电流，改善了效率，提供了对一、二次线圈的吸收回路。消除了另外的RC吸收回路。注意，电容必须有低的EST，具有足够的纹波咆流比率，SEPIC拓扑的另一个优点是电感可以不必在同一磁心上。
