本例介绍的矿用充电指示器,在矿灯蓄电池充电时,绿色充电指示灯点亮;充满电后,充电指示灯自动熄灭;在蓄电池极性接反时,黄色指示灯点亮,可避免蓄电池过充电或因极性接反而造成不必要的损失。
电路工作原理

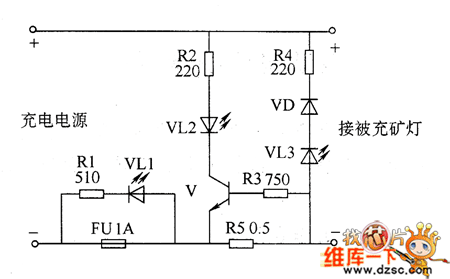

该矿用充电指示器电路由电阻器R1~R5、发光二极管Ⅴ和熔断器FU组成,如图所示。
图 矿用充电指示器电路
蓄电池充电时,V导通,VL2点亮。当蓄电蓄电池极性连接正确时,VL3不发光。若蓄电池极性接反时,则VL3点亮,发出黄色警告信号。
当某种原因(例如蓄电池内部短路)使熔断器FU熔断时,VL1点亮。
元器件选择
R1~R4均选用1/4W金属膜电阻器;R5选用2\7的线绕电阻器。
VD选用1N4007型硅整流二极管。
VL1~VL3均选用φ5mm的高亮度发光二极管。
V选用58050型硅NPN晶体管。
