定时自动交流关机电路图

出处:fjjilin时间:2010-01-21

  许多人都喜好躺在床上读书看报、收听广播、欣赏音乐,经常是不知不觉地进入梦乡,导致床头照明灯一宿长明或其他电器整夜工作。笔者制作的具有定时功能的电源适配器,能够很好地解决上述问题。

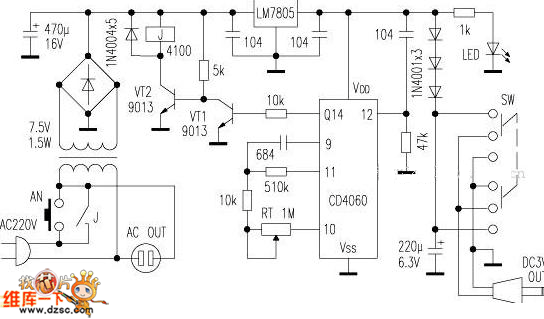

  电路如下图所示。按下微动开关按钮AN,220V的交流电源经变压器降压、二极管桥式整流后,获得9V的直流电压。通过稳压集成块LM7805稳压,供给由CD4060集成电路构成的定时时钟发生器的工作电压。同时,稳压后的5V电压再经过三只串联的二极管降压,输出约3V电压,可作便携式收音机、随身听等 的直流稳压电源;用两挡位的选择开关SW,进行直流稳压电源输出极性的转换。发光二极管LED为电源工作指示灯。

  通电初始,定时 时钟发生器首先经IC{12}脚的电容清零复位,各输出级均为低电位。由于输出端Q14输出低电平,三极管VT1截止,VT2导通,继电器J得电,触点吸合。AC OUT为交流输出插座,可用作床头照明灯、微型吊扇及其他需要定时却无定时控制的交流电器。

  CD4060集成电路为带 有内时钟脉冲振荡器的14级二进制计数/分配器。{9}、{10}脚外接的电阻及电容决定其时钟的振荡频率,调节电位器RT即可改变定时时间;图中所标数值,定时时间大约在20秒~4.5小时之间。当定时时钟发生器逐级计数分配至Q14端输出高电平时,三极管VT1由原来的截止转为导通,VT2由导通变成 截止;继电器J失电而触点释放,切断了交流输入电源,整机即刻停止工作。

  本电路只要元器件正确、焊装无误,不需调试即可成功。
