光控路灯 十五

出处:iQanalog时间:2008-08-31
  本例介绍的光控路灯采用CD4013双D触发器集成电路,电路结构简单、容易制作、工作稳定可靠。
  电路工作原理

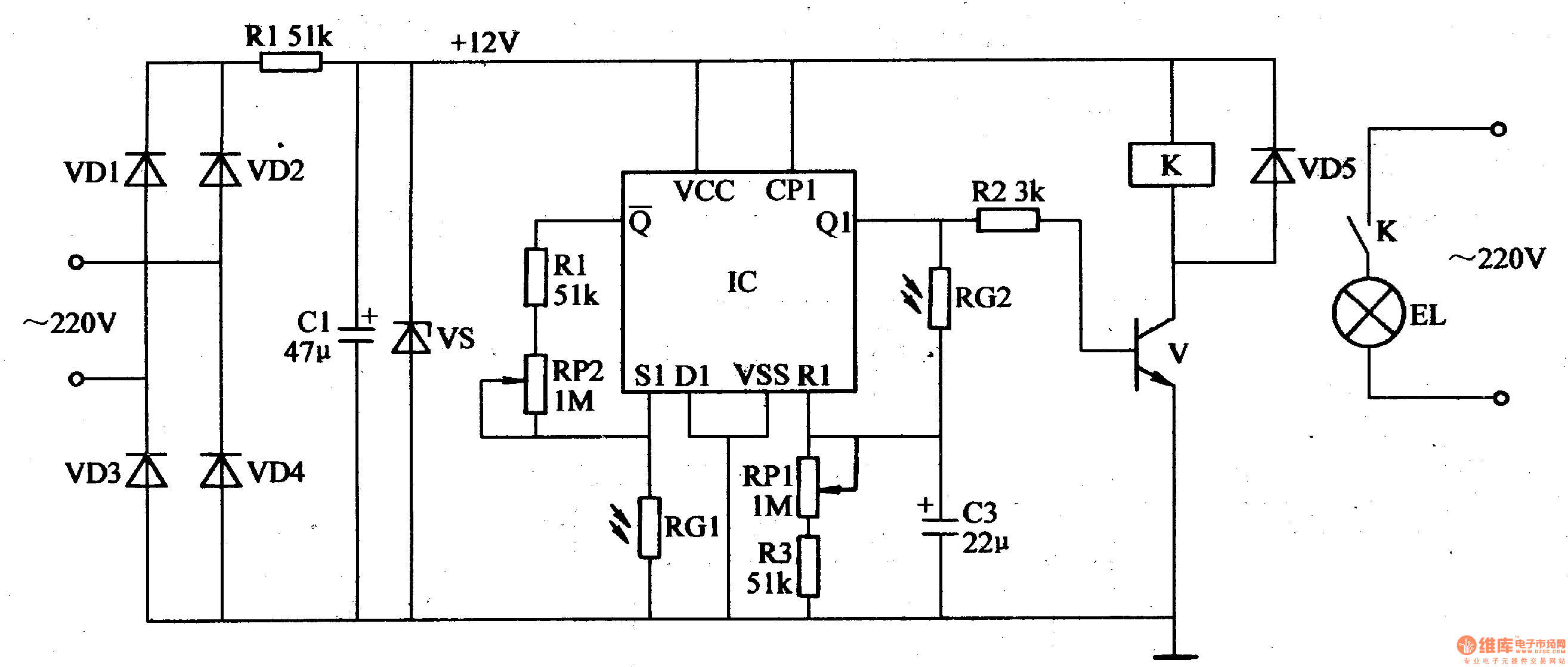

  该光控路灯电路由电源电路、光控电路和控制执行电路组成,如图1-183所示。

  电源电路由整流二极管VDl-VD4、降压电阻器Rl、滤波电容器Cl和稳压二极管VS组成。
  光控电路由光敏电阻器RGl、RG2、电阻器R3、R4、电容器C2、可变电阻器RPl、RP2和触发器集成电路IC组成。
  控制执行电路由电阻器R2、晶体管V、继电器K和二极管VD5组成。
  交流220V电压经VDl-VD4整流、Rl限流、Cl滤波及VS稳压后,为光控电路和控制执行电路提供+l2V工作电压。
  白天,RGl和RG2受光照射而呈低阻状态,IC的Sl端为低电平,Rl端为高电平,Ql端输出低电平,V处于截止状态,K处于释放状态,照明灯EL不亮。
  夜晚,RGl和RG2因无光照射或光照变弱而阻值增大,使IC的Sl端变为高电平,Rl端变为低电平,Ql端输出高电平,V饱和导通,K通电吸合,其常开触头接通,ELA亮。
  天亮后,RCl和RG2的阻值下降,IC的Ql端又输出低电平,V截止,K释放,EL熄灭。
  调节RPl和RP2陀的阻值,可以调节光控的灵敏度。
  元器件选择
  Rl选用2W金属膜电阻器;R2-R4选用1/4W金属膜电阻器或碳膜电阻器。
  RPl和RP2均选用有机实心可变电阻器。
  RGl和RG2均选用MG45系列的光敏电阻器。
  Cl和C2均选用铝电解电容器,CI的耐压值为25V,C2的耐压值为16V。
  VDl-VD5选用1N4004或1N4007型硅整流二极管。
  VS选用1N4742(1W、l2V)型硅稳压二极管。
  V选用C8050或S8050型硅NPN晶体管。
  IC选用CD4013或CC4013、MCl4013型双D触发器集成电路。
  K选用l2V直流继电器,其触头电流容量应视EL的功率而定。
